NASPA Klip 700

NASPA Kip 700 Concealed clip fixing metal sheet with no exposed fasteners. Easy and fast installation. The deep rigid ribs of profile allow for safe wide support spacings, thereby providing time and cost saving in construction.

Other Color

Contact sales representative for the available colors

Size

Profile Features

ลักษณะการใช้งาน ใช้ได้สำหรับหลังคา และผนัง
APPLICATION Roofing and Walling
ประเภทการยึดแผ่น ยึดแผ่นด้วยระบบขบล็อค
FIXING TYPE Concealed Fixing with Clipping
วัสดุ
MATERIAL
เหล็กรีดเย็น กำลังวัสดุไม่ต่ำกว่า 5,600 กก./ตร.ซม. และเคลือบผิวไม่ต่ำกว่า 150 ก./ตร.ม.
Min. Yield Strength 550 Mpa and Min. Coating Mass150 g/m2

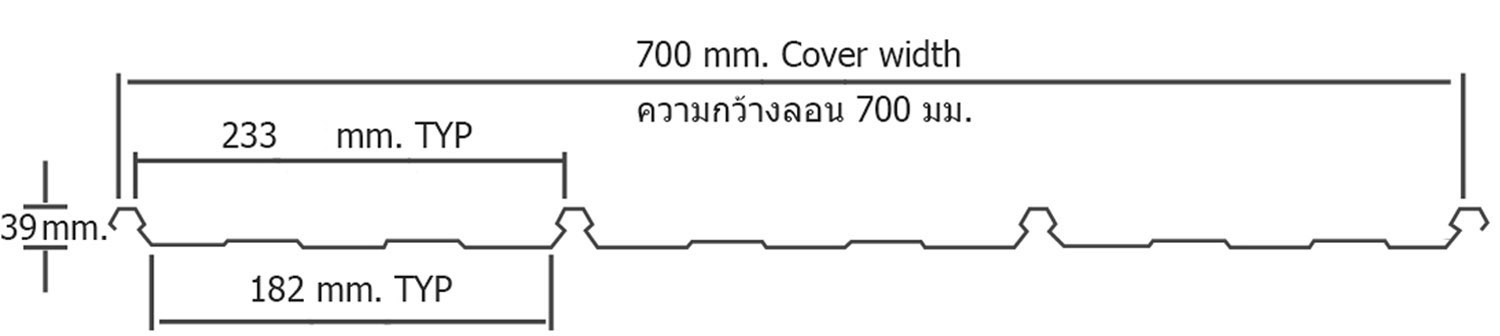

ความกว้างลอน / ความสูงลอน (มม.) Cover Width / Profile Height (mm) 700 / 39
ความลาดเอียงแนะนำสำหรับหลังคา
RECOMMENDED MIN, ROOF SLOPE
2°(1/12 approx.)
ความยาวแผ่นสูงสุดสำหรับหลังคา
MAX. LENGHT OF ROOF PER SHEET
60 m. recommended
รัศมีโค้งต่ำสุด กรณีหยักโค้งด้วยเครื่อง
MIN./MAX. RADIUS FOR CRIMP CURVE
700-79,999 mm
รัศมีโค้งต่ำสุด กรณีตัดโค้งธรรมชาติ
MIN. RADIUS FOR SPRUNK CURVE
>80,000 mm

Product Advantages

  • Suitable for roof and wall works
  • Water leakage protection by Anti Capillary
    Groove for side lap
  • Handle low pitch roof
  • Modern designed profile
  • Lightweight easy to install
  • Can be produced in straight and curve sheet
  • High accept and popular in
    clip ock roofing system

Product Weight Against Thickness Table

ความหนา และ น้ำหนัก
Thickness and Weight
ความหนารวมชั้นเคลือบ
Total Coating Thickness
BMT, mm 0.42 0.45 0.48 0.55 0.60
TCT, mm 0.47 0.50 0.53 0.60 0.65
น้ำหนักแผ่น/ความยาว
Sheet Weight/Length
kg/m 3.17 3.38 3.60 4.10 4.46
น้ำหนักแผ่น/พื้นที่
Sheet Weight/Area
kg/m2 4.53 4.83 5.14 5.86 6.37
พื้นที่ปิดคุม
Covered Area
m2/ton 220.90 206.85 194.48 170.67 156.94
ความหนารวมชั้นเคลือบสี
After Paint Thickness
BMT, mm 0.42 0.45 0.48 0.55 0.60
TCT, mm 0.50 0.53 0.56 0.63 0.68
น้ำหนักแผ่น/ความยาว
Sheet Weight/Length
kg/m 3.22 3.44 3.65 4.16 4.52
น้ำหนักแผ่น/พื้นที่
Sheet Weight/Area
kg/m2 4.61 4.91 5.22 5.94 6.45
พื้นที่ปิดคุม
Covered Area
m2/ton 217.14 203.55 191.56 168.41 155.03
