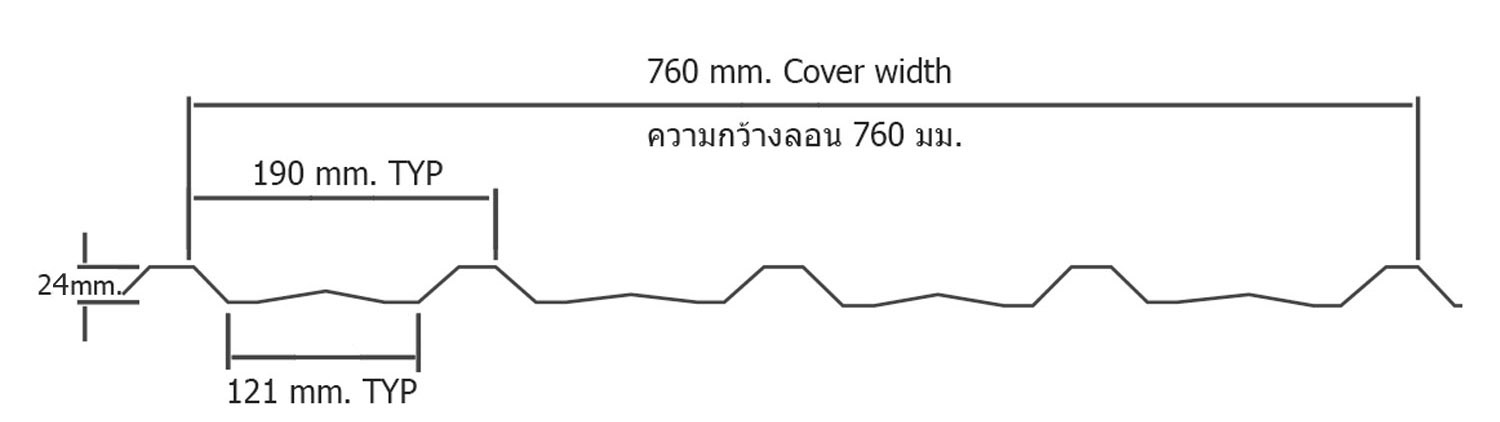

NASPA 760 A

NASPA 760 A is a subtle square fluted steel cladding. It is ideal for economic roofing of industrial , factory and commercial applications.

Other Color

Size

ตารางคุณสมบัติผลิตภัณฑ์   (Bolt)

ลักษณะการใช้งาน
APPLICATION
ใช้ได้สำหรับหลังคา และ ผนัง
Roofing/Walling/Ceiling
ประเภทการยึดแผ่น
FIXING TYPE
ยึดแผ่นด้วยสกรูยึดแผ่นเมทัลชีท
Pierce-fixing by Self Driling Fastener
วัสดุ
MATERAIL
เหล็กรีดเย็น กำลังวัสดุประมาณ 5,600 กิโลกรัมต่อตารางเมตรเคลือบผิวด้วย Zincalume® 150 กรัมต่อตารางเมตร
Zincalume® Steel complying with AS1397/G550 (550 Mpa min. yield Strength, 150 g/m² min.coating mass)
ความลาดเอียงแนะนำสำหรับหลังคา
RECOMMENDED MIN, ROOF SLOPE
ความยาวแผ่นสูงสุดสำหรับหลังคา
MAX. LENGHT OF ROOF PER SHEET
12-15 m. recommended
รัศมีโค้งต่ำสุดและสูงสุด กรณีหยักโค้งด้วยเครื่อง
MIN./MAX. RADIUS FOR CRIMP CURVE
250-49,999 mm
รัศมีโค้งต่ำสุด กรณีตัดโค้งธรรมชาต
MIN. RADIUS FOR SPUNK CURVE
>50,000 mm
ค่าที่ยอมให้สำหรับการผลิต
TOLERANCES LENGHT WIDTH
+15mm, -15mm
+2mm, -2mm

  ลักษณะเด่นของผลิตภัณฑ์

– เหมาะสำหรับงานหลังคาฝ้า และผนัง
– รอยต่อแผ่นออกแบบมาเพื่อป้องกันการยุบตัว
– ของแผ่นขณะยึดสกรู
– ออกแบบให้วางพาดแปได้ไกล

ตารางน้ำหนักผลิตภัณฑ์เทียบกับความหนา

ความหนา และ น้ำหนัก ความหนารวมชั้นเคลือบชิงคาลุม
BMT, mm 0.35 0.38 0.42 0.45 0.48 0.55
TCT, mm 0.40 0.43 0.47 0.50 0.53 0.60
น้ำหนักแผ่น/ความยาว kg/m 2.67 2.88 3.17 3.38 3.60 4.10
น้ำหนักแผ่น/พื้นที่ kg/m2 3.51 3.79 4.17 4.45 4.74 5.40
พื้นที่ปิดคุม m2/ton 285.01 263.72 239.84 224.58 211.15 185.29
ความหนารวมชั้นเคลือบสี
BMT, mm 0.35 0.38 0.42 0.45 0.48 0.55
TCT, mm 0.43 0.46 0.50 0.53 0.56 0.63
น้ำหนักแผ่น/ความยาว kg/m 2.72 2.94 3.22 3.44 3.65 4.16
น้ำหนักแผ่น/พื้นที่ kg/m2 4.30 4.59 4.87 5.54 5.54 5.54
พื้นที่ปิดคุม m2/ton 279.26 258.80 235.76 221.00 207.98 182.85
