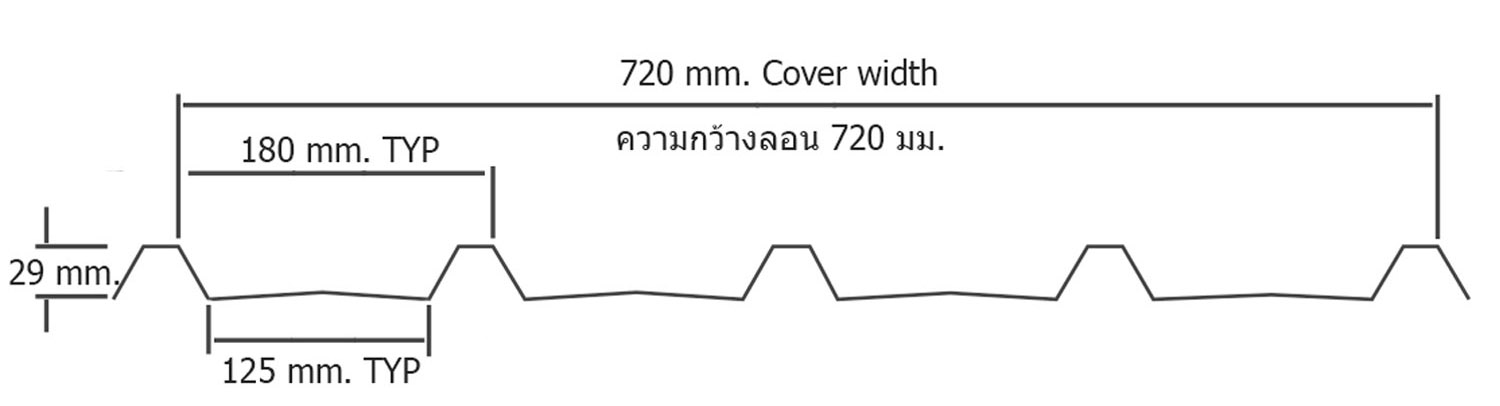

NASPA 29-720

NASPA 29-720 is a subtle square fluted steel cladding. It is ideal for economic roofing of industrial , factory and commercial applications.

Other Color

Size

ตารางคุณสมบัติผลิตภัณฑ์   (Bolt)

ลักษณะการใช้งาน
APPLICATION
ใช้ได้สำหรับหลังคา ผนัง และ ผนัง
Roofing/Walling/Ceiling
ประเภทการยึดแผ่น
FIXING TYPE
ยึดแผ่นด้วยสกรูยึดแผ่นเมทัลชีท
Pierce-fixing by Self Driling Fastener
วัสดุ
MATERAIL
เหล็กรีดเย็น กำลังวัสดุประมาณ 5,600 กิโลกรัมต่อตารางเมตรเคลือบผิวด้วย Zincalume® 150 กรัมต่อตารางเมตร
Zincalume® Steel complying with AS1397/G550 (550 Mpa min. yield Strength, 150 g/m² min.coating mass)
ความลาดเอียงแนะนำสำหรับหลังคา
RECOMMENDED MIN, ROOF SLOPE
ความยาวแผ่นสูงสุดสำหรับหลังคา
MAX. LENGHT OF ROOF PER SHEET
12-15 m. recommended
รัศมีโค้งต่ำสุดและสูงสุด กรณีหยักโค้งด้วยเครื่อง
MIN./MAX. RADIUS FOR CRIMP CURVE
450-39,999 mm
รัศมีโค้งต่ำสุด กรณีตัดโค้งธรรมชาต
MIN. RADIUS FOR SPUNK CURVE
>60,000 mm
ค่าที่ยอมให้สำหรับการผลิต
TOLERANCES LENGHT WIDTH
+15mm, -15mm
+2mm, -2mm

  ลักษณะเด่นของผลิตภัณฑ์

– เหมาะสำหรับงานผนัง หลังคา และ ฝ้า
– Anti-capillary groove ป้องกันการรั่วซึมได้ดี
– รอยต่อแผ่นออกแบบมาเพื่อป้องกันการยุบตัว
– ออกแบบให้วางพาดแปไกลได้

ตารางน้ำหนักผลิตภัณฑ์เทียบกับความหนา

ความหนา และ น้ำหนัก ความหนารวมชั้นเคลือบชิงคาลุม
BMT, mm 0.35 0.38 0.42 0.45 0.48 0.55
TCT, mm 0.40 0.43 0.47 0.50 0.53 0.60
น้ำหนักแผ่น/ความยาว kg/m 2.67 2.88 3.17 3.38 3.60 4.10
น้ำหนักแผ่น/พื้นที่ kg/m2 3.70 4.00 4.40 4.70 5.00 5.70
พื้นที่ปิดคุม m2/ton 270.01 249.84 227.21 212.76 200.04 175.54
ความหนารวมชั้นเคลือบสี
BMT, mm 0.35 0.38 0.42 0.45 0.48 0.55
TCT, mm 0.43 0.46 0.50 0.53 0.56 0.63
น้ำหนักแผ่น/ความยาว kg/m 2.72 2.94 3.22 3.44 3.65 4.16
น้ำหนักแผ่น/พื้นที่ kg/m2 3.78 4.08 4.48 4.78 5.08 5.77
พื้นที่ปิดคุม m2/ton 264.57 245.17 223.35 209.37 197.04 173.23
