NASPA Triplex Seam 110-950
NASPA TRIPLEX SEAM�110-950 Its wide cover concealed fixed roof cladding with high rib depth provides superior roof draonge and water tightness. Wide suppport spaceing without overlapping sheet requires at the low roof pitch.
Other Colors
Contact sales representative for the available colors
Size
Profile Features
| ลักษณะการใช้งาน | หลังคา |
| APPLICATION | Roofing |
| ประเภทการยึดแผ่น | ยึดแผ่นด้วยระบบขบล็อค และรีดตะเข็บ |
| FIXING TYPE | Concealed Fixing with Clipping and Seaming Process |
| วัสดุ | เหล็กรีดเย็นกำลังวัสดุไม่ต่ำกว่า 3,060 กก./ตร.ซม. หรือ 5,600 กก./ตร.ซม. และเคลือบผิวไม่ต่ำกว่า 150 ก./ตร.ม. |
| MATERIAL | Min. Yield Strength 300 Mpa or 550 Mpa and Min. Coating Mass 150 g/m2 |

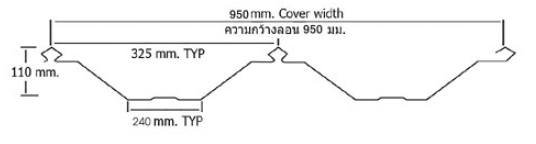

| ความกว้างลอน / ความสูงลอน (มม.) COVER WIDTH / PROFILE HEIGHT (MM) |
950 / 110 |
| ความลาดเอียงแนะนำสำหรับหลังคา RECOMMENDED MIN, ROOF SLOPE |
2°(1/30 approx.) |
| ความยาวแผ่นสูงสุดสำหรับหลังคา MAX. LENGHT OF ROOF PER SHEET |
>100 m. recommended |
| รัศมีโค้งต่ำสุด กรณีดัดโค้งด้วยเครื่อง MIN. RADIUS FOR CRIMP CURVE |
โค้งคว่ำ / Convex : 1,000 โค้งหงาย / Concave : 3,000 |
| รัศมีโค้งต่ำสุด กรณีดัดโค้งธรรมชาติ MIN. RADIUS FOR SPRUNK CURVE |
>330 |
Product Advantages
- No sheet piercing required
- Use a connector clip to hold the sheet. having both Fixed and Movable-type, together with 360-degree seaming process
- Ability to roll form per required sheet length without overlapping. On-site roll forming can also be offered
- With high rib and 360-degree seaming give and excellent water leakage protection.
Product Weight Against Thickness Table
| ความหนา และ น้ำหนัก Thickness and Weight |
ความหนารวมชั้นเคลือบชิงคาลุม Total Coating Thickness |
||||||
| BMT, mm | 0.42 | 0.45 | 0.48 | 0.55 | |||
| TCT, mm | 0.47 | 0.50 | 0.53 | 0.60 | |||
| น้ำหนักแผ่น/ความยาว Sheet Weight/Length |
kg/m | 4.23 | 4.51 | 4.80 | 5.47 | ||
| น้ำหนักแผ่น/พื้นที่ Sheet Weight/Area |
kg/m2 | 4.45 | 4.75 | 5.05 | 5.76 | ||
| พื้นที่ปิดคุม Covered Area |
m2/ton | 224.78 | 210.49 | 197.90 | 173.67 | ||
| ความหนารวมชั้นเคลือบสี Sheet Weight/Length |
|||||||
| BMT, mm | 0.42 | 0.45 | 0.48 | 0.55 | |||
| TCT, mm | 0.50 | 0.53 | 0.56 | 0.63 | |||
| น้ำหนักแผ่น/ความยาว Sheet Weight/Area |
kg/m | 4.30 | 4.59 | 4.87 | 5.54 | ||
| น้ำหนักแผ่น/พื้นที่ Sheet Weight/Area |
kg/m2 | 4.53 | 4.83 | 5.13 | 5.84 | ||
| พื้นที่ปิดคุม Covered Area |
m2/ton | 220.96 | 209.13 | 194.93 | 171.37 | ||
